YJF-3薊管式鐵譜儀是一套鐵譜分析系統，由薊管式鐵譜儀、鐵譜顯微鏡、CCD照相裝置（2000萬像素的攝像頭）和磨粒管理分析軟件組成。采用薊管型毛細管進樣，經稀釋的油樣在自身重力作用下（不依靠外力作用）通過薊管點滴在下端的譜片“U”槽內，基于強磁力分離技術，制得譜片完全代表油樣信息，對油樣中的磨粒進行原始形貌不破壞的提取，保留了磨粒的原始信息，更具有代表性意義。
YJF-3薊管式鐵譜分析系統對機械設備在用潤滑油，液壓油，潤滑脂等介質中的鐵磁性磨損顆粒進行數量、大小、形狀、成分定期監測跟蹤，從設備在用油中蘊含著機械磨損顆粒的信息，即摩擦副表面材料的摩擦磨損特性，對油液中磨損鐵磁性顆粒作定量、定性分析，獲得機器的潤滑和磨損狀態的信息，定量和定性地描述設備的磨損狀態，找出誘發因素，評價機器的工況和預測其故障，并確定故障部位、原因和類型，繪制磨損趨勢曲線，并在故障早期發現設備異常磨損狀態，迅速處理設備故障和異?，F象，減少意外停機，切合實際地制定設備維修計劃和備件計劃，延長設備維護周期，降低設備維修費用并能有效的避免設備的災難性事故。
將被測油液中的真實磨損顆粒制備到專用譜片上，并通過鐵譜顯微鏡觀測沉積在譜片上的磨損顆粒的尺寸、形狀、紋理、顏色等形貌特征，判定設備的磨損部位、磨損程度以及磨損原因。分析鐵譜技術是摩擦學的重要組成部分，產品可廣泛應用于航空、航天等尖端技術領域以及鐵路、煤礦、橋梁、建筑、車船、機械、石油、化工、鋼鐵、電力、船舶、冶金、交通等國民經濟領域，此外還可應用于摩擦學研究領域，研究材料耐磨性、潤滑油減磨效應以及機器磨合工藝等領域。YJF-3薊管式鐵譜儀操作簡單、方便快捷。
產品特性：
1.標準：符合ASTM D7690、ASTM D7684標準
2.提供標準鐵譜磨粒圖像采集、磨粒圖譜和鐵譜數據處理管理分析軟件（含光盤、永久使用，免費升級）
3.高效分離油樣中的磨粒和污染物顆粒
4.制譜過程不會造成磨粒變形，維持原始狀態信息
5.操作簡單，制譜快捷
6.磨粒分析范圍0-800um
7.磁場梯度大于5.0T/cm，磁性材料為永磁體。
8.連續制作譜片，油樣溢出譜片概率≤5%。
9.設有液晶顯示屏。設有電子水平儀，水平可調，并在屏幕上顯示水平傾角。具有溫濕度傳感器，能顯示環境溫濕度。
10.具備稀釋劑自動沖洗功能，并能調節沖洗速率，沖洗時間。
11.垂直方向可連續調節薊管高度，升降距離≥10mm，高度可鎖。
14.高磁場梯度，保證鐵質磨粒整齊排列，避免堆積現象
15.所需溶劑少、無需外接壓縮空氣、環保
技術亮點：
1.玻璃薊管獨立傳動，提高儀器運行可靠性。
2.高效分離油樣中的磨粒和污染物顆粒。
3.制譜過程不會造成磨粒變形。
4.磨粒分析范圍0-800um。
5.高磁場梯度，保證鐵質磨粒整齊排列，避免堆積現象。
6.提供參考圖譜庫對比，準確判斷磨損故障部位及原因。
7.所需溶劑少，環保。
8.防溶劑揮發到空氣中的設計理念，保障人員健康、環保。
9.一鍵旋轉式設計，玻璃薊管快速更換，便于維護、清洗、保養。
10.流線型的外觀設計和精巧的組合結構，整體簡潔大方。
鐵譜儀顯微鏡：
研究用鐵譜儀顯微鏡系統，涵蓋明場、暗場、偏光等觀察方式。反射、透反射兩種照明系統雙光顯微鏡，配有大功率透反射式雙光路柯勒照明系統?？梢郧逦?，高效觀測譜片上面沉積的設備油液磨損顆粒的數量、大小、形狀、成分，進行磨損類型分析，從而掌控機械設備潤滑和磨損狀態的信息。
鐵譜磨粒圖像采集識別管理分析軟件：
系統組成：包括人員管理、標準鐵譜管理、用戶鐵譜管理、用戶鐵譜分析、操作記錄、系統設置。對于磨損顆粒識別分析，磨損趨勢分析軟件，可以自動生成鐵譜檢測報告、配套的PC數據管理軟件，測量數據可以直接導入電腦，進行數據管理、趨勢分析等。對鐵譜圖片進行采集、存儲、管理、分析、打印報告等。

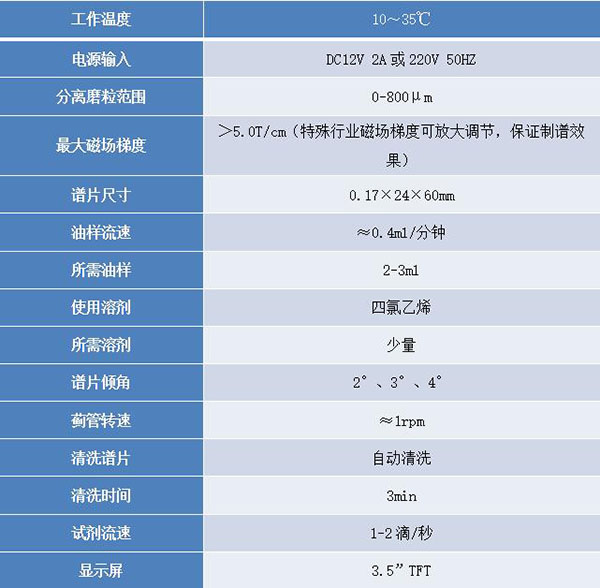

分析鐵譜顯微鏡技術參數：
